పారిశ్రామిక మరియు నిర్మాణ పైపింగ్ వ్యవస్థలలో,పైప్ కాంపెన్సేటర్లు(విస్తరణ జాయింట్లు లేదా ఫ్లెక్సిబుల్ కాంపెన్సేటర్లు అని కూడా పిలుస్తారు) వివిధ కార్యాచరణ పరిస్థితులలో కదలికలను గ్రహించే, ఒత్తిడిని తగ్గించే మరియు సిస్టమ్ సమగ్రతను కొనసాగించే కీలకమైన భాగాలుగా పనిచేస్తాయి.
ప్రారంభంలో, హై-గ్రేడ్ మెటల్ బెలోస్ పైప్ కాంపెన్సేటర్ కోసం ఒక సాధారణ స్పెసిఫికేషన్ సారాంశం ఇక్కడ ఉంది:
| పరామితి | సాధారణ విలువ / పరిధి |
|---|---|
| నామమాత్రపు వ్యాసం (DN) | DN 50 - DN 2400 mm |
| నామమాత్రపు ఒత్తిడి | 2.5 MPa వరకు (లేదా ప్రత్యేక డిజైన్ల కోసం ఎక్కువ) |
| గరిష్ట ఆపరేటింగ్ ఉష్ణోగ్రత | ~450 °C వరకు (లేదా అన్యదేశ మిశ్రమాలకు ఎక్కువ) |
| కదలిక సామర్థ్యం | అక్ష, పార్శ్వ, కోణీయ స్థానభ్రంశం (డిజైన్కు మారుతూ ఉంటుంది) |
| బెలోస్ యొక్క పదార్థం | స్టెయిన్లెస్ స్టీల్ (లేదా అధిక-ఉష్ణోగ్రత మిశ్రమాలు) |
| ముగింపు కనెక్షన్లు | వెల్డెడ్ చివరలు, ఫ్లాంగ్డ్, థ్రెడ్ లేదా గ్రూవ్డ్ అవసరం |
| డిజైన్ లైఫ్ / సైకిల్స్ | అధిక అలసట సైకిల్ కౌంట్ కోసం రూపొందించబడింది; సరిగ్గా ఎంచుకున్నప్పుడు దశాబ్దాలుగా అంచనా వేయబడింది |
ఈ స్పెసిఫికేషన్ టేబుల్ అవసరమైన డిజైన్ పారామితులను నొక్కి చెబుతుంది, ఉత్పత్తి ఎంపిక వెనుక ఉన్న వృత్తిపరమైన కఠినతను వివరిస్తుంది. కాంపెన్సేటర్లు ఎందుకు ముఖ్యమైనవి, అవి ఎలా పనిచేస్తాయి మరియు ఎంపిక చేయబడ్డాయి మరియు వారి భవిష్యత్తును రూపొందిస్తున్న ట్రెండ్లను అనుసరించే కంటెంట్ విశ్లేషిస్తుంది.

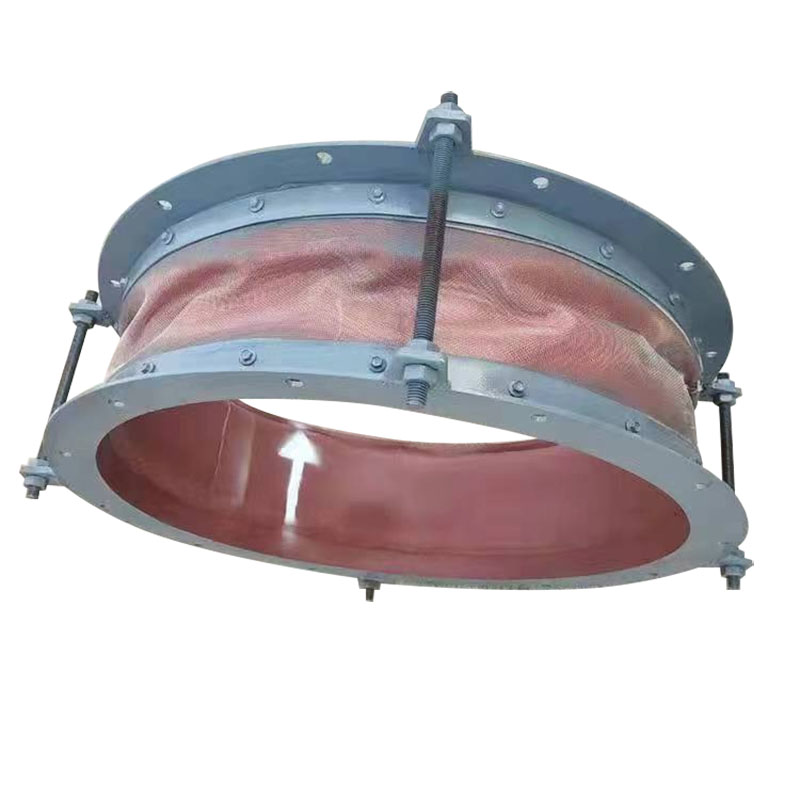

పైప్ కాంపెన్సేటర్ అనేది థర్మల్ విస్తరణ, సంకోచం, కంపనం, పీడన హెచ్చుతగ్గులు, తప్పుడు అమరికలు, పరిష్కారం లేదా భూకంప కార్యకలాపాల కారణంగా యాంత్రిక వైకల్యాలను గ్రహించడానికి పైపింగ్ వ్యవస్థలో అమర్చబడిన సౌకర్యవంతమైన పరికరం. ఆచరణలో, అనేక కాంపెన్సేటర్లు ఒకటి లేదా అంతకంటే ఎక్కువ మెటల్ బెలోస్ (ముడతలుగల సౌకర్యవంతమైన అంశాలు) ప్లస్ కనెక్టర్లు మరియు సపోర్ట్ హార్డ్వేర్లతో నిర్మించబడ్డాయి.
థర్మల్ విస్తరణ/సంకోచాన్ని శోషించండి: ఉష్ణోగ్రత మార్పులు విస్తరణ లేదా సంకోచానికి కారణమైనప్పుడు పైపు ఒత్తిడి మరియు వైకల్యాన్ని నిరోధిస్తుంది.
వైబ్రేషన్ & షాక్ ఐసోలేషన్: డంపింగ్ ఎలిమెంట్ లాగా పని చేస్తుంది, పైపింగ్ సిస్టమ్లోకి పరికరాలు (పంపులు, కంప్రెషర్లు మొదలైనవి) నుండి వైబ్రేషన్ లేదా ప్రెజర్ సర్జెస్ ప్రసారాన్ని తగ్గిస్తుంది.
సమలేఖనం పరిహారం: ఇన్స్టాలేషన్ సమయంలో లేదా నిర్మాణ కదలిక కారణంగా తలెత్తే చిన్న ఆఫ్సెట్లు లేదా తప్పుగా అమరికలను సరిచేస్తుంది.
ఒత్తిడి తగ్గించడం: కదలిక శోషణను స్థానికీకరించడం ద్వారా మద్దతు, అంచులు, కవాటాలు మరియు పరికరాలపై ఒత్తిడిని తగ్గిస్తుంది.
స్థిరపడటం లేదా భూకంప స్థానభ్రంశం కల్పించడం: నియంత్రిత స్థానభ్రంశం అనుమతించడం ద్వారా ఫౌండేషన్ షిఫ్టింగ్ లేదా భూకంప చర్యలో సమగ్రతను కొనసాగించడంలో సహాయపడుతుంది.
అందువల్ల, కాంపెన్సేటర్ నిర్మాణాత్మక "బఫర్" అవుతుంది, ఇది అవసరమైన చోట వశ్యతను స్థానికీకరించడం ద్వారా పైపింగ్ వ్యవస్థ యొక్క దృఢమైన భాగాలను నష్టం మరియు వైఫల్యం నుండి రక్షిస్తుంది.
పైప్లైన్లు ఉష్ణోగ్రత చక్రాలు, పీడన హెచ్చుతగ్గులు మరియు డైనమిక్ లోడ్ల నుండి యాంత్రిక ఒత్తిళ్లను నిరంతరం ఎదుర్కొంటాయి. సరైన వసతి లేకుండా, ఈ ఒత్తిళ్లు అలసట పగుళ్లు, స్రావాలు లేదా విపత్తు వైఫల్యానికి కారణం కావచ్చు. కాంపెన్సేటర్ అనేది ఈ ఒత్తిడి నుండి ఉపశమనం కలిగించే మరియు సిస్టమ్ పటిష్టతను మెరుగుపరిచే ఇంజనీరింగ్ పరిష్కారం.
ఒత్తిడి తగ్గింపు మరియు దీర్ఘాయువు
విస్తరణ మరియు సంకోచాన్ని గ్రహించడం ద్వారా, కాంపెన్సేటర్లు పైపులు, కవాటాలు మరియు కీళ్లలో ఉష్ణ ఒత్తిడిని చేరడం నిరోధిస్తాయి, తద్వారా సేవా జీవితాన్ని పొడిగిస్తుంది.
కాంపాక్ట్నెస్ మరియు స్పేస్ ఎఫిషియెన్సీ
పొడవాటి విస్తరణ లూప్లు లేదా బెండ్లతో పోలిస్తే, కాంపాక్ట్ ప్యాకేజీలో కాంపెన్సేటర్లు స్థానభ్రంశం శోషణను అందిస్తాయి.
తక్కువ నిర్మాణ లోడ్లు
పరికరం యాంకర్లు లేదా భవన నిర్మాణాలకు లోడ్ బదిలీని తగ్గిస్తుంది, అధిక-రూపకల్పన మద్దతుల అవసరాన్ని తగ్గిస్తుంది.
సరళీకృత సిస్టమ్ లేఅవుట్
అనువైన పరిహారం స్థానికీకరించడంతో, పైపింగ్ డిజైన్ మరింత సరళంగా మారుతుంది, సంక్లిష్టతను తగ్గిస్తుంది.
నాయిస్ మరియు వైబ్రేషన్ నియంత్రణ
కంపనం మరియు పల్సేషన్ తగ్గించడం శబ్ద స్థాయిలను తగ్గించడంలో సహాయపడుతుంది మరియు సున్నితమైన పరికరాలను రక్షిస్తుంది.
వివిధ పరిస్థితులకు అనుకూలత
బాగా ఎంపిక చేయబడిన కాంపెన్సేటర్ బహుళ-దిశాత్మక స్థానభ్రంశంతో (అక్ష, పార్శ్వ, కోణీయ) వ్యవహరించగలదు.
జీవితచక్రంపై ఖర్చు ఆదా
ప్రారంభ ఖర్చు దృఢమైన కనెక్షన్ల కంటే ఎక్కువగా ఉన్నప్పటికీ, తగ్గిన నిర్వహణ, పనికిరాని సమయం మరియు తిరిగి పని చేయడం వల్ల పొదుపులు తరచుగా ఖర్చును సమర్థిస్తాయి.
పరిగణించవలసిన సంభావ్య పరిమితులు
పరిహార పరిధి పరిమితమైనది - డిజైన్కు మించి కదలికను పెంచడం హానికరం.
ఒత్తిడి థ్రస్ట్ తప్పనిసరిగా నిర్వహించబడాలి, ముఖ్యంగా అక్షసంబంధ రకాలకు.
అధిక-చక్రం, అధిక-ఉష్ణోగ్రత డిజైన్ల ధర గణనీయంగా పెరుగుతుంది.
సరైన సంస్థాపన, అమరిక మరియు మద్దతు పనితీరుకు కీలకం; తప్పు అప్లికేషన్ ప్రారంభ వైఫల్యానికి దారితీస్తుంది.
ఈ ట్రేడ్ఆఫ్ల దృష్ట్యా, కాంపెన్సేటర్ యొక్క ఉపయోగం పూర్తిగా ఉష్ణ ఒత్తిడి మరియు యాంత్రిక విశ్లేషణ ద్వారా సమర్థించబడాలి. అనేక అనువర్తనాల్లో-ముఖ్యంగా పవర్ ప్లాంట్లు, పెట్రోకెమికల్, హెచ్విఎసి మరియు ఇండస్ట్రియల్ ఇన్స్టాలేషన్లలో-ప్రయోజనాలు పెరుగుతున్న ఖర్చు కంటే ఎక్కువగా ఉంటాయి.
అక్షసంబంధ పరిహారం
అక్షసంబంధ పొడుగు/కంప్రెషన్ను మాత్రమే నిర్వహించండి. చక్కగా నిర్వచించబడిన స్థిర పాయింట్లతో నేరుగా పరుగులకు అనువైనది.
పార్శ్వ పరిహారం
పక్కకి స్థానభ్రంశం కల్పించండి; కదలిక శక్తులను నియంత్రించడానికి తరచుగా టై రాడ్లు ఉపయోగిస్తారు.
కోణీయ పరిహారం
పైవట్ పాయింట్ గురించి కోణంలో వంగడానికి రూపొందించబడింది.
యూనివర్సల్ (మల్టీ-బిలోస్) కాంపెన్సేటర్లు
ఒక యూనిట్లో అక్షసంబంధ + పార్శ్వ + కోణీయ వశ్యతను కలపండి - సంక్లిష్ట పైపింగ్ జ్యామితిలో ఉపయోగపడుతుంది.
ఒత్తిడి-సమతుల్యత (థ్రస్ట్ బ్యాలెన్స్డ్)
అంతర్గత జ్యామితి ఒత్తిడి థ్రస్ట్ను తటస్థీకరిస్తుంది, యాంకరింగ్ నిర్మాణాలపై భారాన్ని తగ్గిస్తుంది.
స్టెయిన్లెస్ స్టీల్, నికెల్ మిశ్రమాలు లేదా ద్రవం, ఉష్ణోగ్రత మరియు పర్యావరణ పరిస్థితులకు అనుకూలమైన ఇతర పదార్థాల నుండి బెలోస్ మరియు కనెక్ట్ చేసే భాగాలను ఎంచుకోవాలి.
తినివేయు లేదా అధిక-ఉష్ణోగ్రత వ్యవస్థలలో, అన్యదేశ మిశ్రమాలు (ఇన్కోనెల్, హాస్టెల్లాయ్) లేదా లైనింగ్ను ఉపయోగించవచ్చు.
ఉష్ణోగ్రత చక్రాలపై అంచనా వేసిన మొత్తం ప్రయాణాన్ని (అక్ష, పార్శ్వ, కోణీయ) అంచనా వేయండి. మార్జిన్ మరియు హై సైకిల్ ఫెటీగ్ సామర్థ్యాన్ని అందించే డిజైన్ను ఎంచుకోండి.
కాంపెన్సేటర్ యొక్క రేట్ ఒత్తిడి మరియు ఉష్ణోగ్రత మ్యాచ్ లేదా సిస్టమ్ పరిస్థితులను మించి, భద్రతా మార్జిన్లతో నిర్ధారించుకోండి.
మీ సిస్టమ్ను సరిపోల్చడానికి వెల్డ్, ఫ్లేంజ్, గ్రూవ్డ్ లేదా థ్రెడ్ ఎండ్లను ఎంచుకోండి. తగినంత ఇన్స్టాలేషన్ క్లియరెన్స్ (భవిష్యత్తు కదలికతో సహా) ఉందని నిర్ధారించండి. తనిఖీ మరియు నిర్వహణ యాక్సెస్ కోసం అనుమతించండి.
సరైన బాహ్య యాంకరింగ్ మరియు మార్గదర్శకత్వం కాంపెన్సేటర్ యొక్క అవాంఛిత వంగడం లేదా బక్లింగ్ను నిరోధిస్తుంది. స్థానభ్రంశం పరిమితం చేయడానికి లేదా లోడ్ మార్గాలను నియంత్రించడానికి నియంత్రణలు అవసరం కావచ్చు.
పైపు పొడవు లేదా అమరిక మార్పులలో మార్పులకు ప్రతిస్పందనగా బెలోస్ మూలకం వంగి ఉంటుంది (మడతలు లేదా విప్పుతుంది).
అక్షసంబంధ కదలికలలో, మడతలు కుదించబడతాయి లేదా విస్తరించబడతాయి, స్థానభ్రంశం శోషించబడతాయి.
పార్శ్వ లేదా కోణీయ కదలికలో, బెలోస్ తదనుగుణంగా వంగి లేదా టార్క్ (డిజైన్పై ఆధారపడి ఉంటుంది).
టై రాడ్లు లేదా బాహ్య మార్గదర్శకాలు శక్తి దిశను నియంత్రిస్తాయి మరియు అతిగా పొడిగించడాన్ని నిరోధించవచ్చు.
అంతర్గత గైడ్ ట్యూబ్లు, స్లీవ్లు లేదా ఉపబలాలను ప్రవాహ అల్లకల్లోలం తగ్గించడానికి మరియు ద్రవ శక్తులకు బెలోస్ బహిర్గతం చేయడాన్ని పరిమితం చేయడానికి ఉపయోగించవచ్చు.
సమలేఖనం: సైడ్ లోడింగ్ను నివారించడానికి కాంపెన్సేటర్ పైపింగ్తో సమలేఖనం చేయబడిందని నిర్ధారించుకోండి.
యాంకర్లు మరియు గైడ్లు: డిజైన్ డ్రాయింగ్ల ప్రకారం యాంకర్లు, గైడ్లు మరియు నియంత్రణలను ఇన్స్టాల్ చేయండి.
మూవ్మెంట్ టెస్ట్: కమీషన్ చేయడానికి ముందు, క్లియరెన్స్ని ధృవీకరించడానికి కాంపెన్సేటర్ను దాని పూర్తి స్ట్రోక్ ద్వారా తరలించండి.
థర్మల్ ప్రీలోడ్: కొన్నిసార్లు కాంపెన్సేటర్ను దాని పరిధిలో మధ్యలో ఉంచడానికి కోల్డ్ ప్రీ-కంప్రెషన్ వర్తించబడుతుంది.
మద్దతు: కుంగిపోకుండా ఉండేందుకు పైపింగ్ డిజైన్లో భాగంగా కాంపెన్సేటర్ తప్పనిసరిగా సపోర్ట్ చేయబడాలి.
వెల్డింగ్/ఫ్లాంగింగ్: సరైన వెల్డింగ్ మరియు ఫ్లాంగింగ్ పద్ధతులను ఉపయోగించండి, వక్రీకరణను నివారించండి.
రెగ్యులర్ విజువల్ ఇన్స్పెక్షన్: పగుళ్లు, వైకల్యం లేదా అలసట సంకేతాల కోసం చూడండి.
లీక్ తనిఖీలు: వెల్డ్స్ లేదా రబ్బరు పట్టీల చుట్టూ లీక్ల కోసం చూడండి.
సైకిల్ మానిటరింగ్: సైకిల్ల సంఖ్యను లాగ్ చేయండి మరియు డిజైన్ లైఫ్తో సరిపోల్చండి.
వైబ్రేషన్ మానిటరింగ్: వైబ్రేషన్ స్థాయిలు ఆమోదయోగ్యమైన పరిమితుల్లో ఉండేలా చూసుకోండి.
రీప్లేస్మెంట్ ప్లానింగ్: వేర్ ఆధారంగా, వైఫల్యానికి ముందు రీప్లేస్మెంట్ ప్లాన్ చేయండి.
క్లీనింగ్: బెల్లోస్ మరియు పరిసరాలను రుద్దే లేదా రాపిడి చేసే చెత్త లేకుండా ఉంచండి.
స్మార్ట్ / సెన్సార్-ఎనేబుల్ కాంపెన్సేటర్లు
అలసట మరియు హెచ్చరిక నిర్వహణను అంచనా వేయడానికి స్ట్రెయిన్ గేజ్లు, డిస్ప్లేస్మెంట్ సెన్సార్లు లేదా హెల్త్ మానిటరింగ్ సెన్సార్లను పొందుపరచడం.
అధునాతన మిశ్రమాలు & పూతలు
విపరీతమైన వాతావరణాలకు (సూపర్క్రిటికల్, ఉగ్రమైన ద్రవాలు) అధిక-పనితీరు గల పదార్థాలను (నికెల్ మిశ్రమాలు, సిరామిక్ పూతలు) ఉపయోగించడం.
కాంపాక్ట్ మల్టీ-యాక్సిస్ డిజైన్లు
కొత్త జ్యామితులు గట్టి సంస్థాపనల కోసం చిన్న పాదముద్రలలో అధిక సౌలభ్యాన్ని అనుమతిస్తాయి.
సంకలిత తయారీ అప్లికేషన్లు
పనితీరును ఆప్టిమైజ్ చేయడానికి 3D-ప్రింటెడ్ ట్రాన్సిషనల్ ముక్కలు లేదా సంక్లిష్టమైన రేఖాగణిత మూలకాల ఉపయోగం.
డిజిటల్ ట్విన్ & ప్రిడిక్టివ్ అనలిటిక్స్తో ఏకీకరణ
లైవ్ ఆపరేషన్లో కాంపెన్సేటర్ ప్రవర్తనను పర్యవేక్షించడం మరియు ప్రిడిక్టివ్ మెయింటెనెన్స్ కోసం ప్లాంట్ డిజిటల్ ట్విన్స్లో ఇంటిగ్రేట్ చేయడం.
మార్కెట్లు అధిక సామర్థ్యాలు, అధిక ఒత్తిళ్లు/ఉష్ణోగ్రతలు మరియు కఠినమైన మార్జిన్ల వైపు దూసుకుపోతున్నందున, కాంపెన్సేటర్లు తప్పనిసరిగా అభివృద్ధి చెందాలి. అల్ట్రా-సూపర్క్రిటికల్ పవర్ ప్లాంట్లు, అధునాతన రసాయన రియాక్టర్లు మరియు కొత్త శక్తి అప్లికేషన్లు (ఉదా., హైడ్రోజన్ సిస్టమ్లు) వంటి వ్యవస్థలు మరింత డిమాండ్ అవసరాలను విధిస్తాయి. భవిష్యత్తు యొక్క కాంపెన్సేటర్ విశ్వసనీయంగా వంగి ఉండటమే కాకుండా డయాగ్నస్టిక్ ఫీడ్బ్యాక్ను అందించాలి మరియు స్మార్ట్ సిస్టమ్లలో సజావుగా కలిసిపోవాలి.
తయారీదారులు మరియు R&D సమూహాలు లైఫ్సైకిల్ అనలిటిక్స్, సెన్సార్లు, కొత్త మెటీరియల్లు మరియు కాంపెన్సేటర్ సిస్టమ్ల మాడ్యులరైజేషన్లో భారీగా పెట్టుబడి పెడుతున్నాయి. పునరుత్పాదక, ఎల్ఎన్జి, హైడ్రోజన్ ట్రాన్స్మిషన్, డిస్ట్రిక్ట్ ఎనర్జీ సిస్టమ్స్ మరియు అడ్వాన్స్డ్ మ్యానుఫ్యాక్చరింగ్లో డిమాండ్ పెరుగుతోంది. దృష్టి స్వచ్ఛమైన యాంత్రిక దృఢత్వం నుండి తెలివైన, సమీకృత వ్యవస్థల వైపు మళ్లుతోంది.
ప్ర: అక్ష, పార్శ్వ లేదా కోణీయ కాంపెన్సేటర్ని ఉపయోగించాలో లేదో ఎలా నిర్ణయించాలి?
A: పైప్ థర్మల్ ఎక్స్పాన్షన్, అలైన్మెంట్ టాలరెన్స్, సపోర్ట్స్ డిస్ప్లేస్మెంట్ లేదా సెటిల్మెంట్ ఆధారంగా ప్రతి దిశలో ఊహించిన స్థానభ్రంశాలను లెక్కించండి. మెజారిటీ అక్షసంబంధమైనట్లయితే, అక్షసంబంధ పరిహారం సరిపోవచ్చు. పార్శ్వ లేదా కోణీయ తప్పుగా అమరిక ఉంటే, తదనుగుణంగా పార్శ్వ, కోణీయ లేదా యూనివర్సల్ కాంపెన్సేటర్ను పరిగణించండి. అధునాతన విశ్లేషణ (పరిమిత మూలకం, ఒత్తిడి విశ్లేషణ) తరచుగా ఈ నిర్ణయానికి మార్గనిర్దేశం చేస్తుంది.
ప్ర: కాంపెన్సేటర్ దాని రూపొందించిన కదలిక పరిధికి మించి పనిచేస్తే ఏమి జరుగుతుంది?
A: డిజైన్ పరిమితులు దాటి పనిచేయడం వలన లోహపు అలసట, బక్లింగ్, బెల్లో లేదా కనెక్టర్లలో అధిక ఒత్తిడి మరియు చివరికి వైఫల్యం (పగుళ్లు లేదా లీకేజీ) ఏర్పడవచ్చు. ఇది చక్రం జీవితాన్ని తీవ్రంగా దెబ్బతీస్తుంది మరియు ఆకస్మిక, విపత్తు విచ్ఛిన్నానికి దారితీయవచ్చు. అందువల్ల, డిజైన్ భద్రతా మార్జిన్లు మరియు నియంత్రణలు కీలకం.
పైప్ కాంపెన్సేటర్లు స్థితిస్థాపకంగా, సమర్థవంతమైన పైపింగ్ వ్యవస్థలకు ప్రాథమికంగా ఉంటాయి, ఒత్తిడి ఉపశమనం, వైబ్రేషన్ డంపింగ్ మరియు అలైన్మెంట్ కరెక్షన్ను అందిస్తాయి. పదార్థాలు, కదలిక సామర్థ్యాలు మరియు సిస్టమ్ ఏకీకరణ యొక్క సరైన కలయిక దీర్ఘకాలిక పనితీరుకు కీలకం. స్మార్ట్ సిస్టమ్ల పెరుగుదల మరియు అధిక కార్యాచరణ సామర్థ్యం కోసం డిమాండ్తో, కాంపెన్సేటర్ అభివృద్ధి చెందుతోంది-కేవలం నిష్క్రియాత్మక మెకానికల్ భాగం వలె కాకుండా, ఆధునిక పైపింగ్ నెట్వర్క్లలో తెలివైన, పర్యవేక్షించబడే ఆస్తిగా.
